PA12尼龍樹脂主要用于水量表和其他商業(yè)設(shè)備，光纖，電纜套，機械凸輪，汽車，滑動機構(gòu)以及軸承等。還用于：汽車燃油輸送管、汽車制動剎車管、空調(diào)管、空壓設(shè)備軟管，工業(yè)用高壓液壓管、管快速接頭，汽車防抱死系統(tǒng)螺線軸，精密齒輪、凸輪和軸承的滑行部，復(fù)印機去靜電轉(zhuǎn)輥，抗靜電容器和IC芯片導(dǎo)軌，光纜護套，透明管材，自粘接電線漆，消聲齒輪，運動鞋底，電纜扣、網(wǎng)球拍索扣等諸多方面。
PA12注塑工藝介紹：
干燥處理：加工之前應(yīng)保證濕度在0.1%以下。如果材料是暴露在空氣中儲存，建議要在85C熱空氣中干燥4~5小時。如果材料是在密閉容器中儲存，那么經(jīng)過3小時溫度平衡即可直接使用。
熔化溫度：240~300℃；對于普通特性材料不要超過310℃，對于有阻燃特性材料不要超過270℃。
模具溫度：對于未增強型材料為30~40℃，對于薄壁或大面積元件為80~90℃，對于增強型材料為90~100℃。增加溫度將增加材料的結(jié)晶度。精確地控制模具溫度對PA12來說是很重要的。
注射壓力：最大可到1000bar（建議使用低保壓壓力和高熔化溫度）。
注射速度：高速（對于有玻璃添加劑的材料更好些）。
流道和澆口：對于未加添加劑的材料，由于材料低粘度，流道直徑應(yīng)在30mm左右。對于增強型材料要求5~8mm的大流道直徑。流道形狀應(yīng)當全部為圓形。注入口應(yīng)盡可能的短?？梢允褂枚喾N形式的澆口。大型塑件不要使用小澆口，這是為了避免對塑件過高的壓力或過大的收縮率。澆口厚度最好和塑件厚度相等。如果使用潛入式澆口，建議最小的直徑為0.8mm。 熱流道模具很有效，但是要求溫度控制很精確以防止材料在噴嘴處滲漏或凝固。如果用熱流道，澆口尺寸應(yīng)當比冷流道要小一些。
輕質(zhì)手表殼/表帶
透明油杯

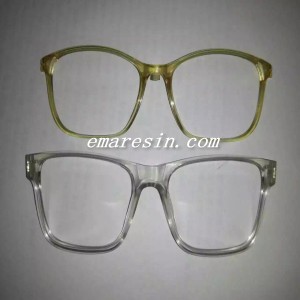

超韌性TR眼鏡架
